Kabeláž Jokon 10150/13-pól. zástrčka, s poprednými vývodmi SNAP-IN

Výrobca: Jokon
typ zástrčky: 13-pólová (ISO 11446)
dĺžka zástrčka -> bajonet: 10150 mm
predné vývody: áno
dĺžka predných vývodov: 8200 mm
typ predných vývodov: plochý kábel 2x1,5mm2 (pre spojky QS150)
bajonety: 2x 6-pólový bajonet
Part ID: 51.9201.021/13
Objednávacie číslo: 100189

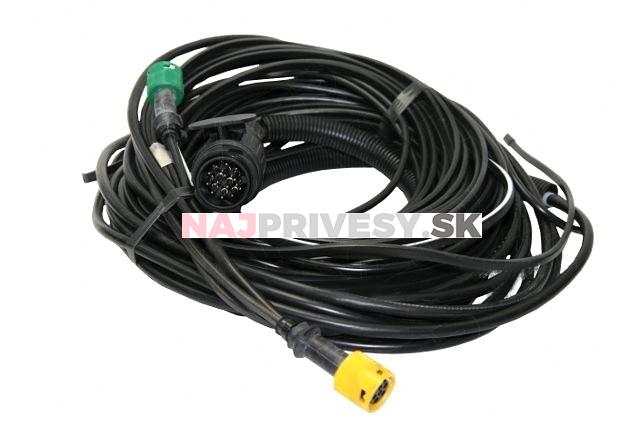

Kompletná kabeláž pre prívesy, ktorá výrazne uľahčí montáž elektroistalácie.

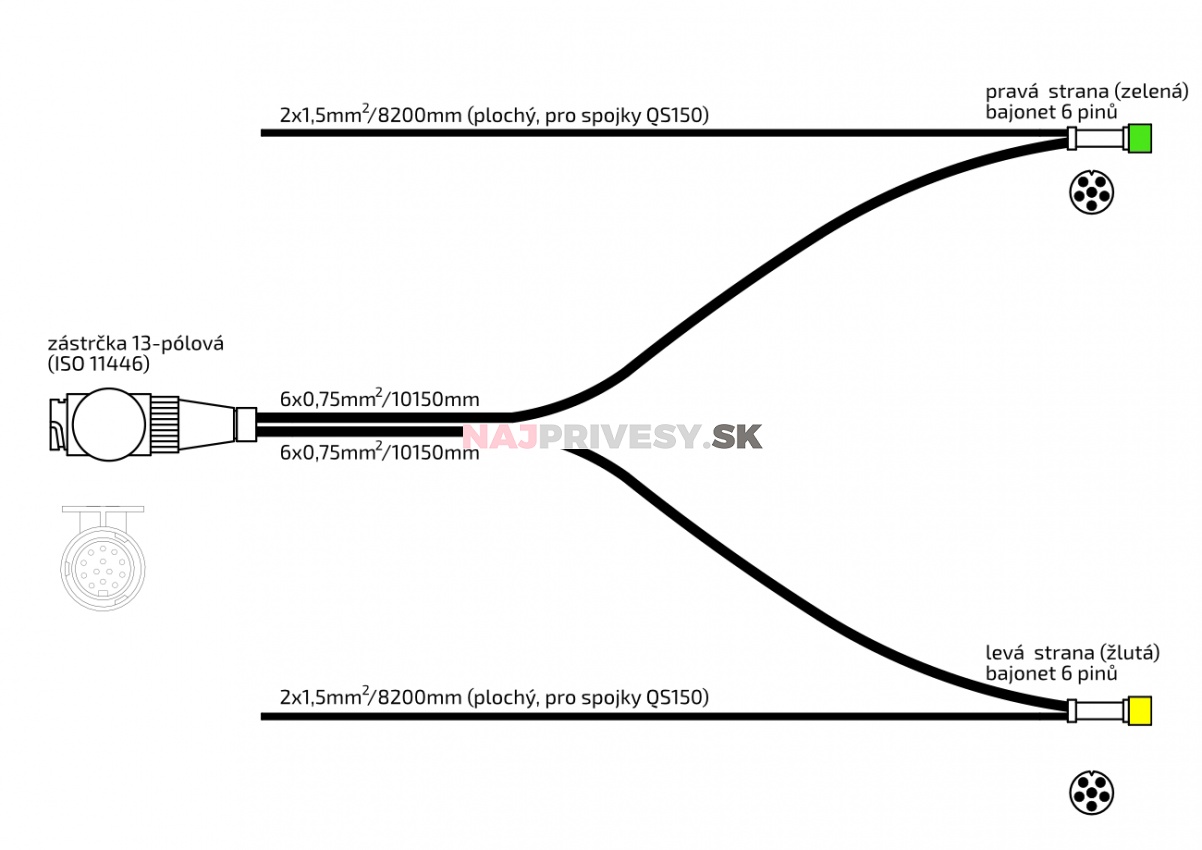

Z trinásťpinovej zástrčky sú vyvedené dve vetvy šesťžilových káblov 6x0,75 mm² (ľavá a pravá) s dĺžkou 10 150 mm.

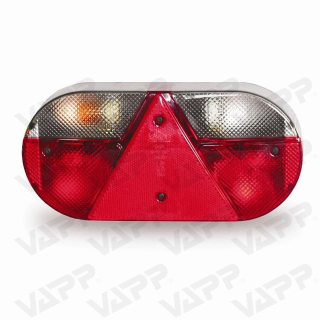

Obe vetvy sú zakončené 6-pinovými bajonetmi Jokon (žltým na ľavej strane a zeleným na pravej) pre jednoduché a rýchle pripojenie kompatibilných svietidiel, napr. Jokon typ 610.
Z každého bajonetu je ďalej vyvedený dvojžilový plochý kábel 2x1,5 mm² s dĺžkou 8 200 mm, na ktorý je možné pomocou spojok SNAP-IN namontovať predné, bočné, či doplnkové obrysové svietidlá.
Túto kabeláž bežne nájdete napr. na prívesoch VAPP PAV2 alebo PVV2 s dĺžkou ložnej plochy cez 5 100 mm.
Ľavý zadný bajonet. konektor: šesťpólový (blinder, brzda, koncové, hmlovka, cúvačka, kostra), farba žltá
Pravý zadný bajonet. konektor: šesťpólový (blinder, brzda, koncové, hmlovka, cúvačka, kostra), farba zelená
