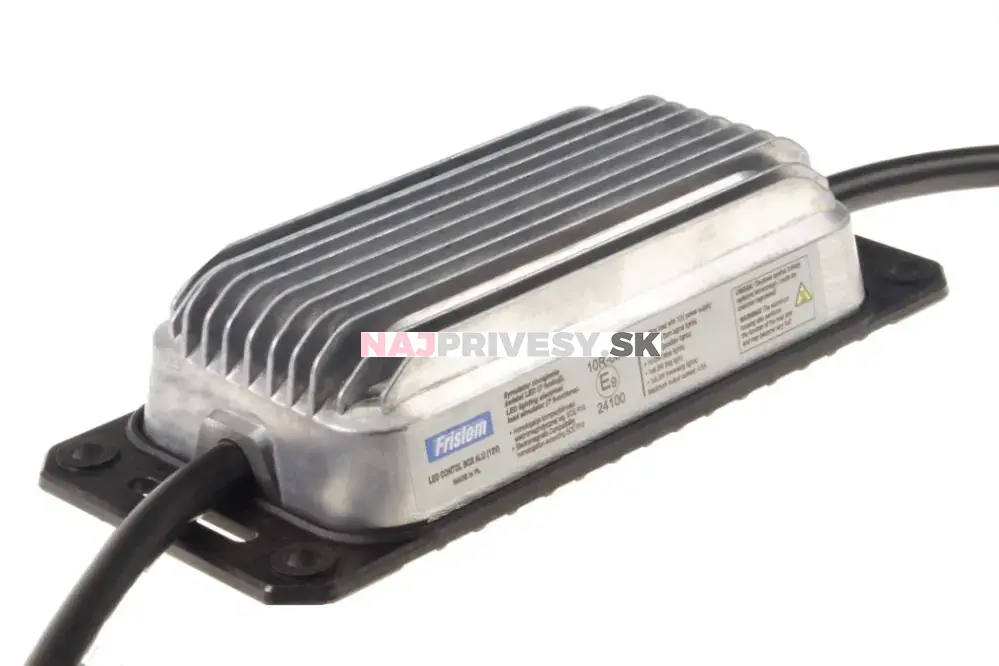

Kontrolbox Fristom ALU SMART 12V (13pin, 7 funkcií)

Nová kontrolná jednotka Fristom ALU SMART ku združeným LED diódovým svetlám prívesu simuluje prevádzku bežných žiarovkových svietidiel pre elektroniku... celý popis
Dostupnosť
Skladom
Cena bez DPH
58,25 EUR
69,90 EUR
ks
Číslo produktu:100952
Výrobca:Fristom
Kompletné špecifikácie

Nová kontrolná jednotka Fristom ALU SMART ku združeným LED diódovým svetlám prívesu simuluje prevádzku bežných žiarovkových svietidiel pre elektroniku ťažného automobilu, ktorá kontroluje osvetlenie prívesu a nie je ešte pripravená pre moderné LED diódové osvetlenie s nízkym odberom.

Jednou z výhod stále používanějšího LED diódového osvetlenie prívesov je jeho veľmi malá spotreba pri zachovaní vysokej svietivosti. Bohužiaľ elektronika niektorých ťažných automobilov, ktorá kontroluje aj správnu funkciu osvetlenia prívesu nie je na tak nízkej odbery prívesu pripravená a je prednastavená len pre oveľa vyššie prúdové odbery klasických žiaroviek. LED svetlá prívesu potom vďaka ich veľmi nízkej spotrebe takýto ťažný automobil detekuje ako chybné žiarovky a palubný počítač zahlási chybu, eventuálne odpojí prívod prúdu do zásuvky ťažného zariadenia. Práve pre tieto prípady je určená kontrolná jednotka pripojená medzi ťažný automobil a príves. Kontrolná jednotka nasimuluje elektronike ťažného vozidla záťaž bežné žiarovky a prevádzku pripojené LED diódové svetlá je tak bezproblémový. Kontrolná jednotka je potom schopná prenášať do palubného počítača ťažného automobilu aj prípadnú poruchu smerových svietidiel LED diódové svetlá.

Charakteristika:

Kontrol box simuluje záťaž až pre 7 funkcií osvetlenie prívesu (L+P obrys. Svetlo, L+P smerovku, brzdové svetlá, hmlovka, couvačka)
Spĺňa normu ECE-R48
V prípade skratu, zaradenie žiarovky do obvodu alebo prehriatiu sám odpojí príslušnú záťaž z obvodu.
Pre vozidlá s prevádzkovým napätím 12V.
Pracovná teplota: od -40ºC do 55ºC
Hmotnosť: približne 1750 g

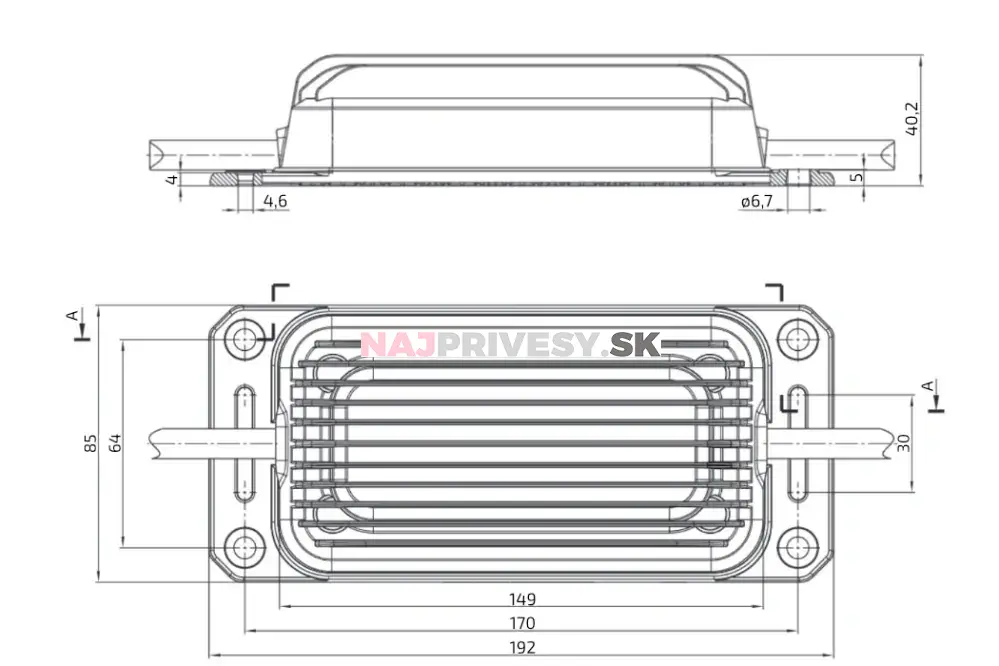

Zariadenie sa upevňuje k rámu prívesu štyrmi skrutkami.

Simuluje záťaž:

2x17W (smerovky)
2x4W (obrysové svetlá)
1x35W (brzdové svetlá)
1x 17W (hmlové svetlo)
1x 17W (cúvacie svetlo)

Indikácie porúch:

80mA (smerovky)
30mA (obrysové svetlá)
50mA (bzdová svetla)
100mA (hmlové svetlo)
100mA (cúvacie svetlo)

Maximálny výstupný prúd:

0,5A

Vstup:

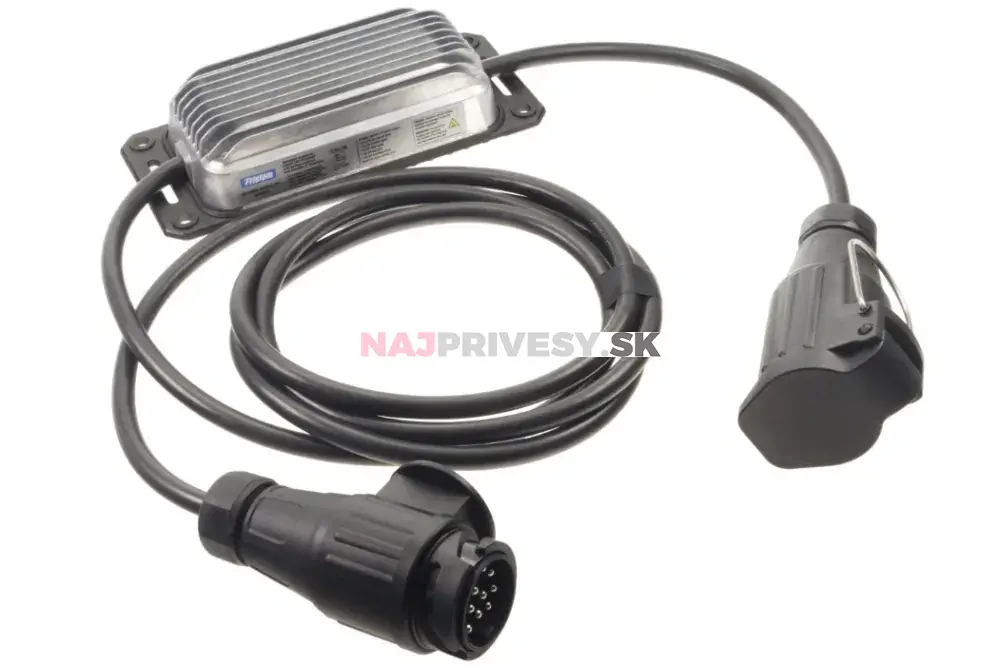

Kábel 7x0,75mm² + 1x1mm² (kostra) s dĺžkou 0,5m so zástrčkou 13 pin (12V)

Výstup:

Kábel 7x0,75mm² + 1x1mm² (kostra) s dĺžkou 2,5 m so zásuvkou 13 pin (12V)

Materiál kontrol boxu:

Hliník, Bayblend

Zariadenie chránené proti:

- prekročenie maximálneho výstupného prúdu
- opačné polarite zapojenia
- prehriatie
