Podložka M14 sedlová zn

Výrobca: KNOTT
Part ID: 43007794
Objednávacie číslo: 150029

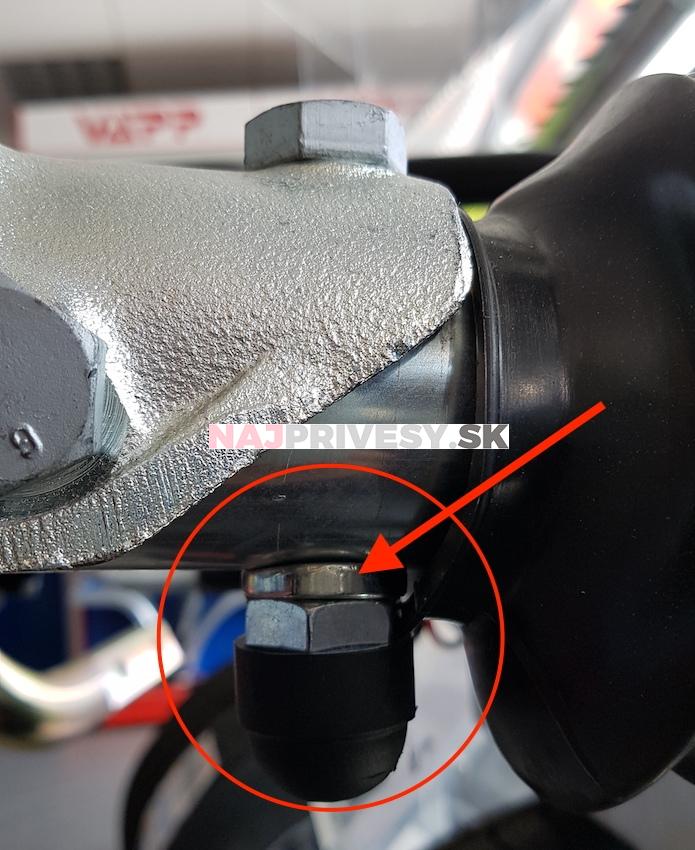

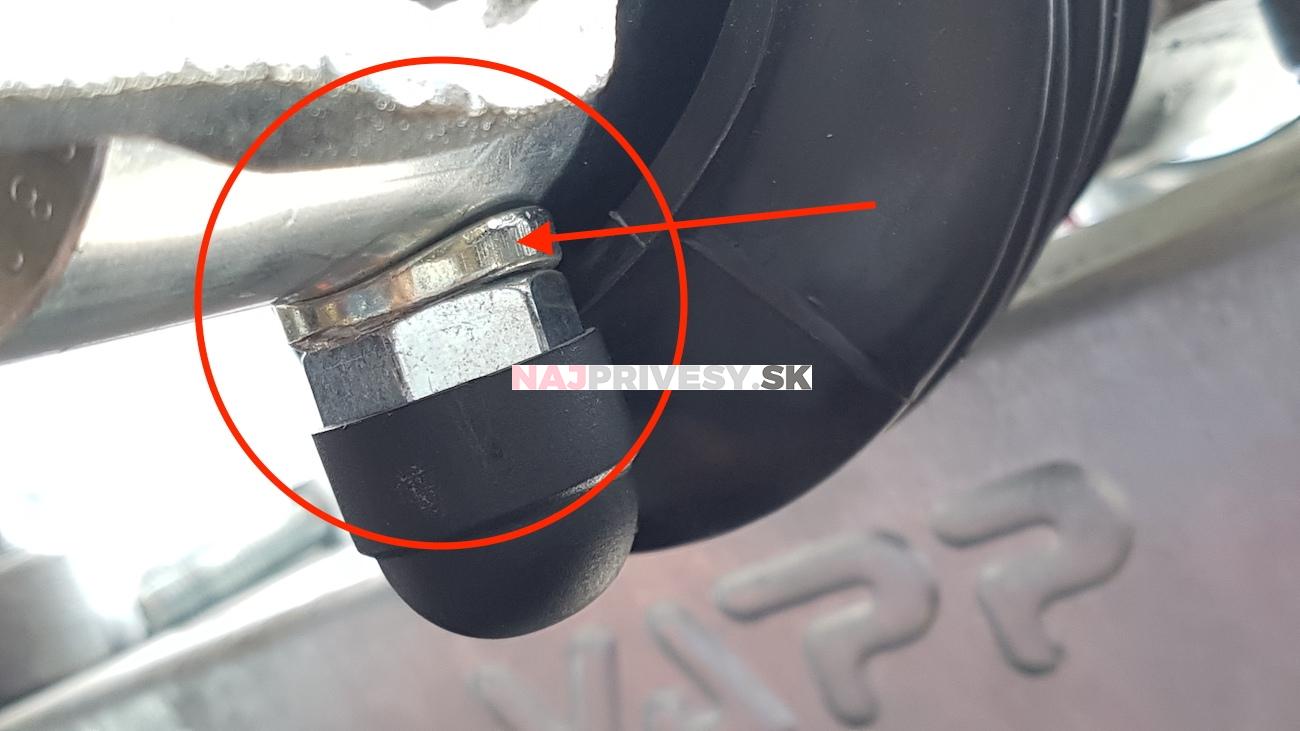

Veľkoplošná podložka pre skrutky M14 sedlového tvaru sa používa u nájazdových bŕzd KNOTT k rovnakej zakrivenie ťažné rúrky pri montáži guľové spojky na brzdu. Nájdete ju na zvislom (zadnom) skrutky, ktorým je prichytená ťažná guľová spojka medzi maticou a ťažnou trubkou. Sedlová podložka priložená vybraním na trubku s priemerom 50 mm vytvoria rovnú dosadaciu plochu pre maticu procházejícícho skrutky. Pri väčších zaťaženiach sa potom sily lepšie rozloží do väčších styčných plôch.

Vo veľkosti pre skrutky M14 je použitá napr. Na nájazdových brzdách KF 30 a KF 27 (novšie vyhotovenie Ausf. B). Na starších brzdách KF 27 (Ausf. A) a ďalších brzdách napr. KF7,5, KF 13, KF 20 je použitá podobná podložka vo veľkosti M12.

Povrchová úprava: pozinkované
