Mierka opotrebenia ťažnej gule 50 mm

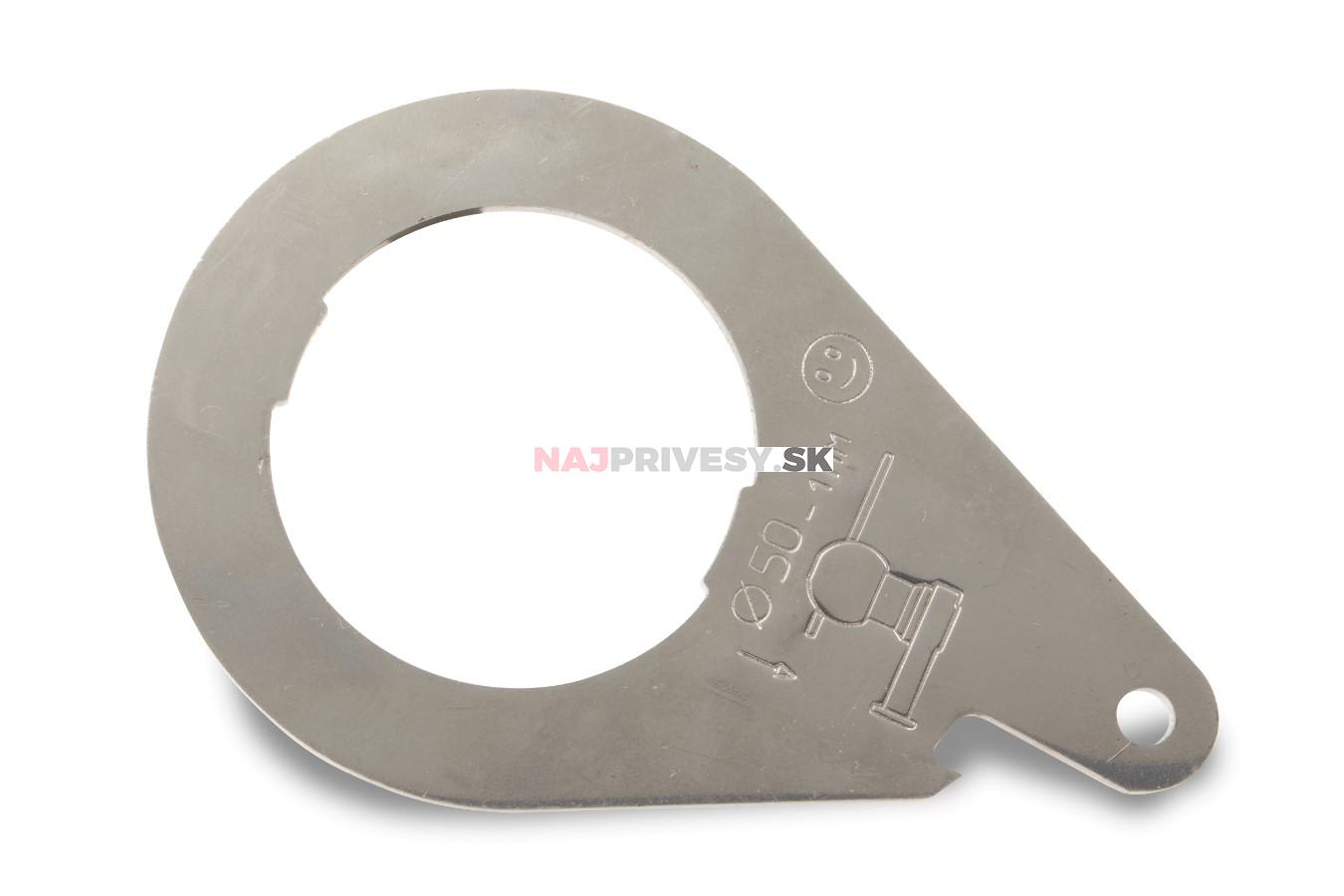

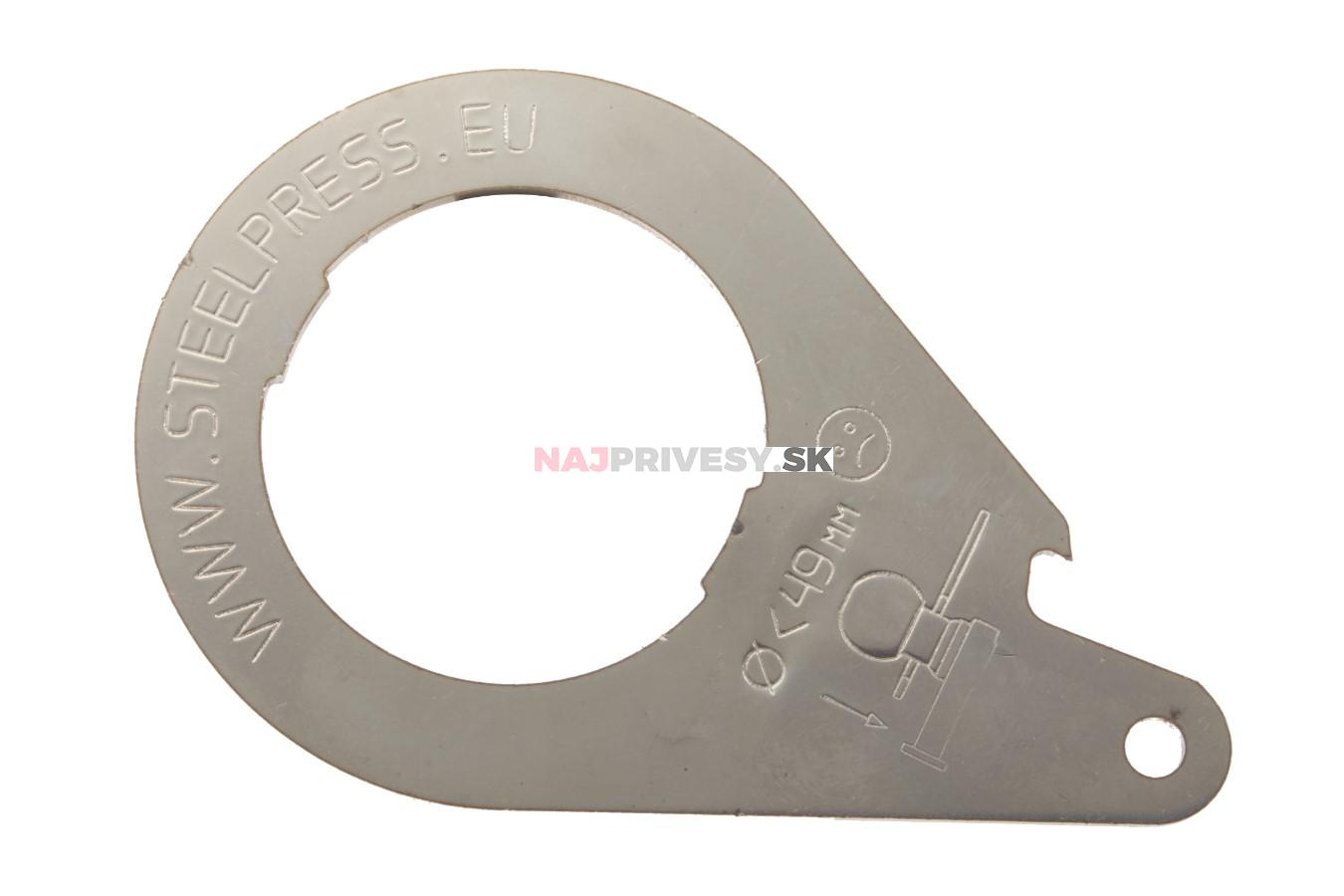

• Oceľová mierka pre rýchle posúdenie miery opotrebovania ťažnej gule pr. 50 mm.
• Určené pre spojovacie gule triedy A (napr. A50-X).
• Podľa prílohy 5 k predpisu č. 55 EHK/OSN je predpísaný priemer gule 50 mm s toleranciou h13 (+ 0 mm / - 0,39 mm), tj nová spojovacia guľa má predpísaný priemer 49,61 mm až 50,00 mm.
• Pri statickej skúške oddelenia novej spojovacej hlavice podľa prílohy 6 predpisu č. 55 EHK/OSN je za opotrebovanú guľu považovaná guľa s priemerom 49,00 mm až 49,13 mm.
• Pomocou tejto mierky je možné ľahko rozpoznať guľu opotrebovanú nadmerne - pod pr. 49 mm.
• Pokiaľ je guľa nadmerne opotrebovaná, nie je spojenie bezpečné ani pri použití celkom nové neopotrebené ťažné guľové spojky.
• Väčšina moderných ťažných guľových spojok (spojovacích hlavíc) je vybavená ukazovateľom miery opotrebovania guľového spoja. Tento ukazovateľ signalizuje opotrebovaný spoj v prípade, že je opotrebovaná buď ťažná spojka alebo ťažná guľa alebo obe dve súčasti. Mierkou ľahko zistíte, do akej miery je opotrebovaná guľa a či je nutné v prípade opotrebovaného spojenia vymeniť iba ťažnú spojku alebo aj guľu (prípadne iba guľu)

Použitie mierky:

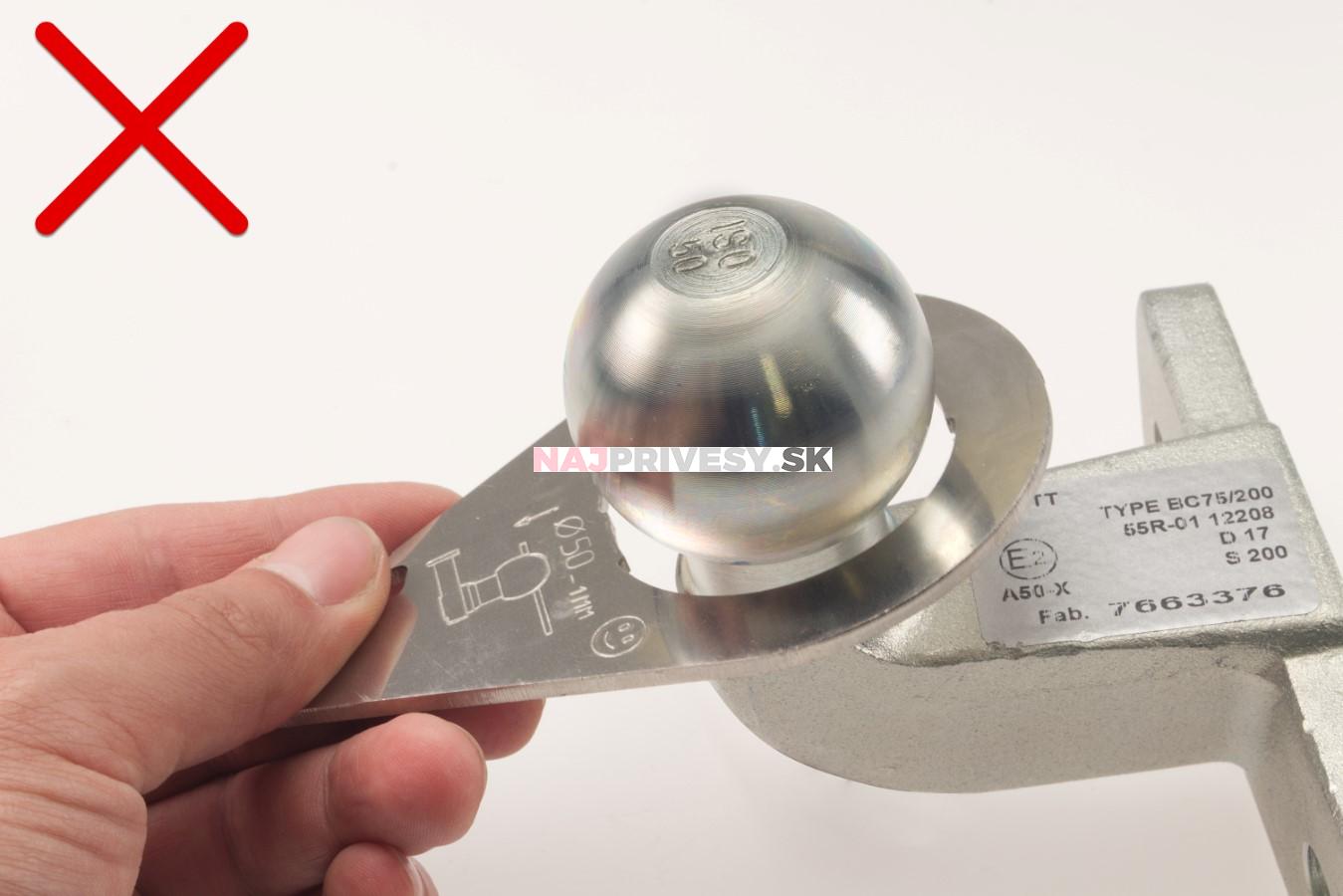

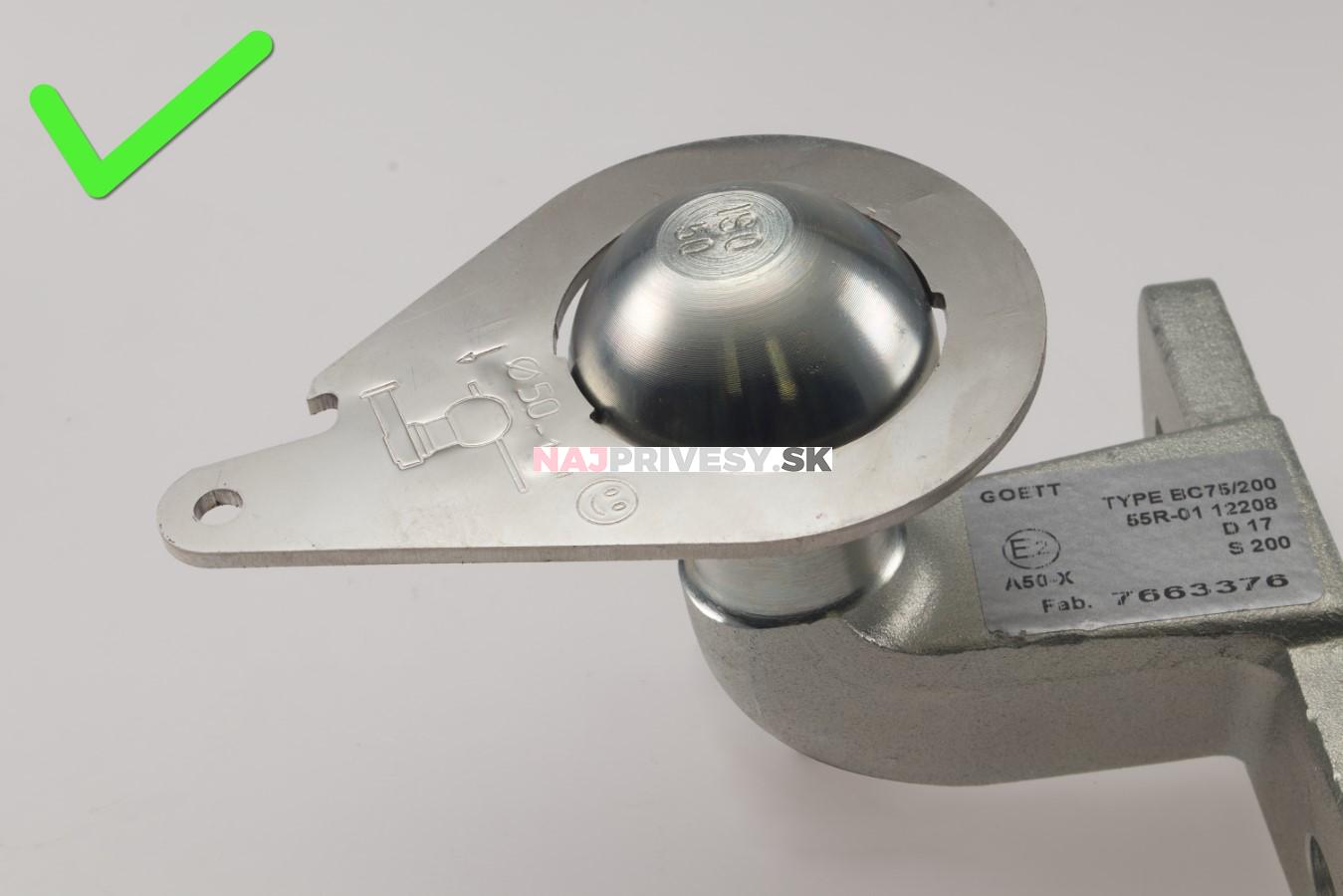

Mierku nasaďte veľkým otvorom zhora na guľu tak, aby výčnelky v otvore smerovali vpred a vzad v smere jazdy vozidla a mierka bola vo vodorovnej polohe. Pokiaľ guľa prejde orvórom mierky, je nadmerne opotrebovaná. Postupne vychyľujte mierku z vodorovnej roviny až o +/- 25 stupňov a pootáčajte postupne výčnelky až o +/- 60 stupňov vzhľadom na smer jazdy vozidla. Pokiaľ guľa prejde otvorom mierky v ktorejkoľvek takejto polohe, je guľa nadmerne opotrebovaná. Pokiaľ guľa mierkou pri tomto meraní neprejde, je jej priemer väčší ako 49 mm a je možné ju naďalej používať. Odporúčame vykonávať kontrolu miery opotrebovania zakaždým, keď ukazovateľ miery opotrebenia na ťažnej spojke ukazuje nadmerne opotrebovaný guľový spoj. Pokiaľ spojka nie je vybavená ukazovateľom miery opotrebenia, odporúčame vykonávať kontrolu miery opotrebovania gule v pravidelných intervaloch.
