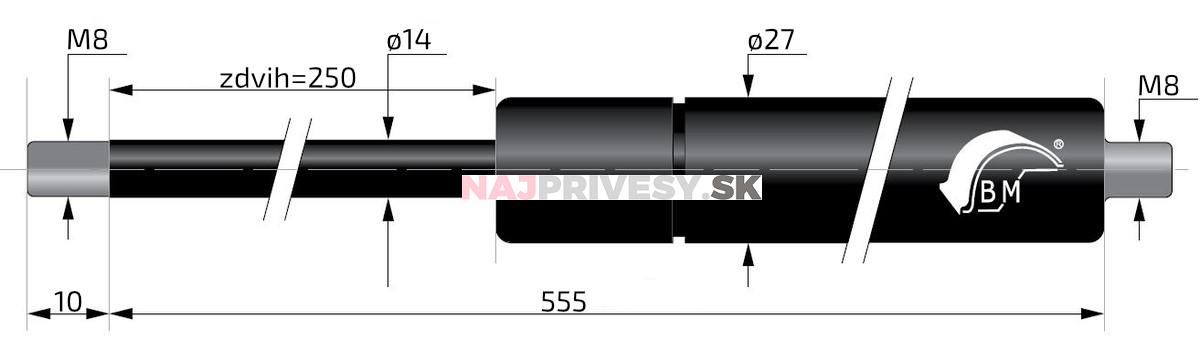

Plynová vzpera Berthold Marx 555 mm, 1300N, 14/27 M8

dĺžka vo vysunutom stave "E" 555
zdvih "C" (mm) 250
vysúvacia sila (N) 1300
Výrobca Berthold Marx
zakončenie vzpery závit M8 - závit M8
priemer piestnice (mm) 14
priemer valca (mm) 27

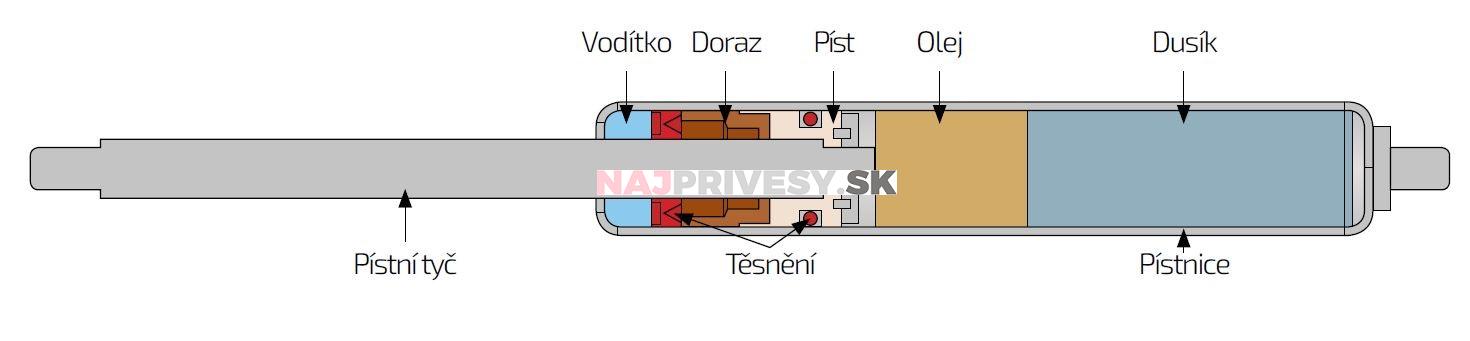

Tlačná plynová vzpera (často tiež nazývaná plynová pružina) zn. Berthold Marx sa skladá z piestnej tyče a valca naplneného mazivom a stlačeným dusíkom. Pri zatlačení piestnej tyče do valca dochádza k stláčaniu dusíka. To má za následok vznik sily, ktorou sa následne piestna tyč z valca vysúva späť. Plynová vzpera je ukončená na oboch stranách závitom. Na závit je možné skrutkovať široké spektrum koncoviek a príslušenstva ako sú upevňovacie oká, guľové kĺby a ďalšie viď. súvisiace produkty. Piestna tyč je vyrobená z ocele C35 a upravená nitridáciou (QPQ). Telo valca je vyrobené z ocele ST342-BK a je lakované čiernou epoxidovou farbou.

Odporúčaná montáž:
Plynové vzpery sa montujú obvykle piestnou tyčou (užším koncom) dole pri dodržaní minimálneho sklonu 15 stupňov. Pri inom spôsobe montáže môže dôjsť k tomu, že piest vrátane jeho tesnenia nebude správne mazaný olejovou náplňou umiestnenou v hlavnej komore a tým sa radikálne zníži inak vysoká životnosť plynovej vzpery. Je preto nutné zaistiť, aby bol piest v pokojovej polohe zaliaty olejovou náplňou. Pozor: Pri trvalom otočení vzpery piestnou tyčou (užším koncom) nahor dôjde k preliatiu olejovej náplne v hlavnej komore plynovej vzpery na opačnú stranu, než je piest a ten potom nie je mazaný.

Prevádzková teplota: -30 °C až 80 °C
Referenčná teplota: 20°C
Odchýlka výsuvnej sily v závislosti od teploty: 1% /3°C

Tolerancia pri tlakovaní plynových vzpier:
sila vzpery 50-250N = tolerancia +/-20N
sila vzpery 250-750N = tolerancia +/-30N
sila vzpery 750+N = tolerancia +/-40N
