Ťažná spojka WW 350 R-B pr. 50 mm, 3500 kg, vrt. 12,5 mm vrchný otvor, 14,5 mm bočný otvor

Liatinová ťažná guľová spojka AL-KO/Winterhoff WW 350 R-B pre prívesy s celkovou hmotnosťou do 3500 kg.
Určená na montáž na ťažnú rúrku nájazdovej brzdy pr. 50 mm.

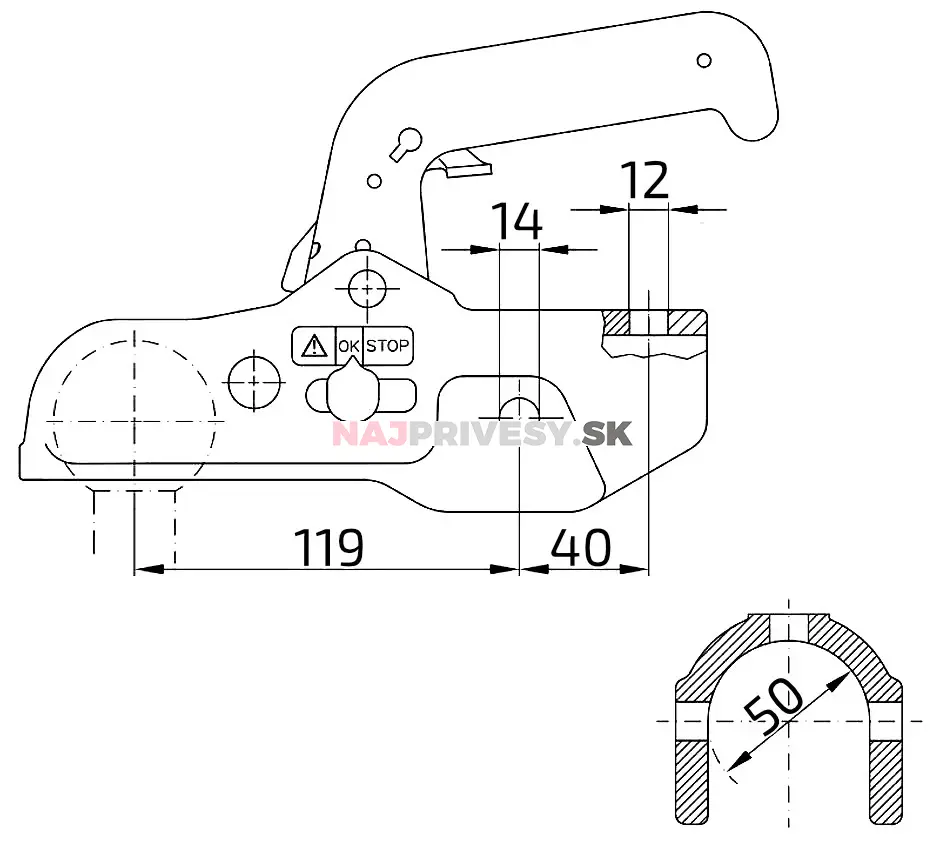

Vŕtanie pre skrutku M14 vodorovne a M12 zvisle v rozstupe 40 mm (predná skrutka vodorovne, zadná skrutka zvisle).
Nahrádza staršiu ťažnú spojku ALBE EM 350R Ausf. B
Spojka je vybavená ukazovateľom správneho zapojenia a miery opotrebovania guľového spoja.
Ukazovateľ na bočnej strane spojky pri správne zapojenej ťažnej spojke do zeleného poľa označeného znamienkom "+",
Ukazovateľ ukazuje do žltého alebo červeného poľa pri chybnom zapojení.
Do červeného poľa označeného znamienkom "-" potom ukazovateľ ukazuje pri správne zapojenej spojke v prípade, že je opotrebovaný guľový spoj. V takom prípade je nutné vymeniť ťažnú spojku av prípade nadmerne opotrebovania ťažnej gule aj ťažnú guľu, aby spojenie bolo bezpečné.
Ovládacie madlo spojky istené stláčacou poistkou a má v sebe tvor pre vloženie zámku WW DBS8/AK7 obj. č. 110108 (zámok nie je súčasťou dodávky, objednáva sa samostatne).

rozstup montážnych skrutiek/otvorov (mm) 40
Výrobca WINTERHOFF/ALBE
montáž na rúrku priemeru 50 mm
maximálna hmotnosť prívesu (kg) 3500
maximálne povolené zvislé zaťaženie (kg) 200
veľkosť horizontálnych skrutiek M14
veľkosť vertikálnych skrutiek M12
pre prívesy brzdené
hodnota D/Dc 31
homologácia E1 55R-010380
materiál liatina
otvory na uchytenie do kríža (1x horizontálne + 1x vertikálne)
pre guľu s priemerom (mm) 50
pre profil rúrka
zámok súčasťou dodávky nie
