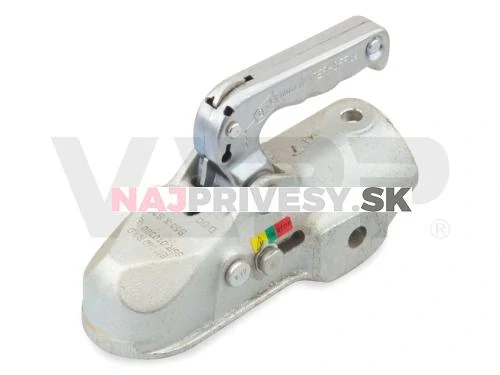

Ťažná spojka WW 350 R-D pr. 65 mm, 3500 kg, vrt. 12,5 mm vrchný otvor, 14,5 mm bočný otvor

Liatinová ťažná guľová spojka AL-KO/Winterhoff WW 350 R-D pre prívesy s celkovou hmotnosťou do 3500 kg.
Určená na montáž na ťažnú rúrku nájazdovej brzdy pr. 65 mm.
Vŕtanie pre skrutky do kríža v rozstupe 40 mm (predná skrutka M14 vodorovne, zadná skrutka M12 zvisle).
Spojka je vybavená ukazovateľom správneho zapojenia a miery opotrebovania guľového spoja.
Ukazovateľ na bočnej strane spojky pri správne zapojenej ťažnej spojke do zeleného poľa označeného "OK",
Ukazovateľ ukazuje do žltého alebo červeného poľa pri chybnom zapojení.
Do žltého poľa označeného znamienkom výkričníkom potom ukazovateľ ukazuje pri správne zapojenej spojke v prípade, že je opotrebovaný guľový spoj. V takom prípade je nutné vymeniť ťažnú spojku av prípade nadmerne opotrebovania ťažnej gule aj ťažnú guľu, aby spojenie bolo bezpečné.
Ovládacie madlo spojky istené stláčacou poistkou a má v sebe tvor pre vloženie zámku WW DBS8/AK7 obj. č. 110108 (zámok nie je súčasťou dodávky, objednáva sa samostatne).

rozstup montážnych skrutiek/otvorov (mm) 40
výrobca WINTERHOFF/ALBE
montáž na rúrku priemeru 65 mm
max. hmotnosť prívesu (kg) 3500
max. povolené zvislé zaťaženie (kg) 200
veľkosť horizontálnych skrutiek M14
veľkosť vertikálnych skrutiek M12
pre prívesy brzdené
hodnota D/Dc (kN) 31
homologácia E1 55R-010380
materiál liatina
otvory na uchytenie do kríža (1x horizontálne + 1x vertikálne)
pre guľu s priemerom (mm) 50
pre profil rúrka
zámok súčasťou dodávky nie
